Гидравлический литейный манипулятор серии ZJZ представляет собой новый тип литейного и подъемного оборудования со следующими характеристиками:

1, без переключателя передвижения, с использованием собственного ограничения передвижения цилиндра и буферного устройства.По движению пистолетной палочки вверх и вниз для движения движения подъемного бума, движение относительно стабильное.

Гидравлическая система оснащена устройством безопасности, которое имеет функцию защиты безопасности в случае перегрузки и так далее, и избегает повреждения частей и аварий балансировочного крана.

Манипулятор литья серии Zjz оснащен функциями ограничения скорости и самопонижения, которые могут сделать снижение веса более плавным и сэкономить энергопотребление. Манипулятор подходит для повышения высокой эффективности и точного позиционирования и установки тяжелых объектов в пределах 300 кг, особенно для средних и малых грузов. Он имеет преимущества небольшого размера, низкого шума, легкого веса, новой и компактной структуры, безопасной и надежной эксплуатации, простого и удобного обслуживания и т. Д. Это новый продукт, который освобождает оператора от ручной работы частой погрузки и разгрузки и улучшает эффективность производства.

Гидравлический литейный манипулятор для подъема тяжелых предметов достигается посредством следующих трех видов синтеза движения:

1, вертикальный подъем гидравлического движения

Окружить фюзеляж вручную

Перемещение горизонтально вручную

МТехнические параметры гидравлического литейного манипулятора ZJZ

Таблица 1:

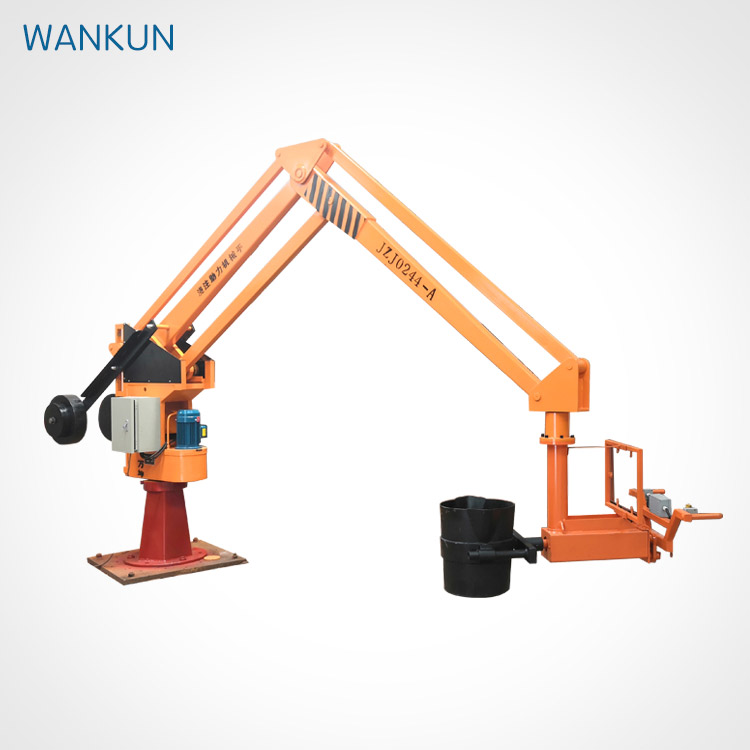

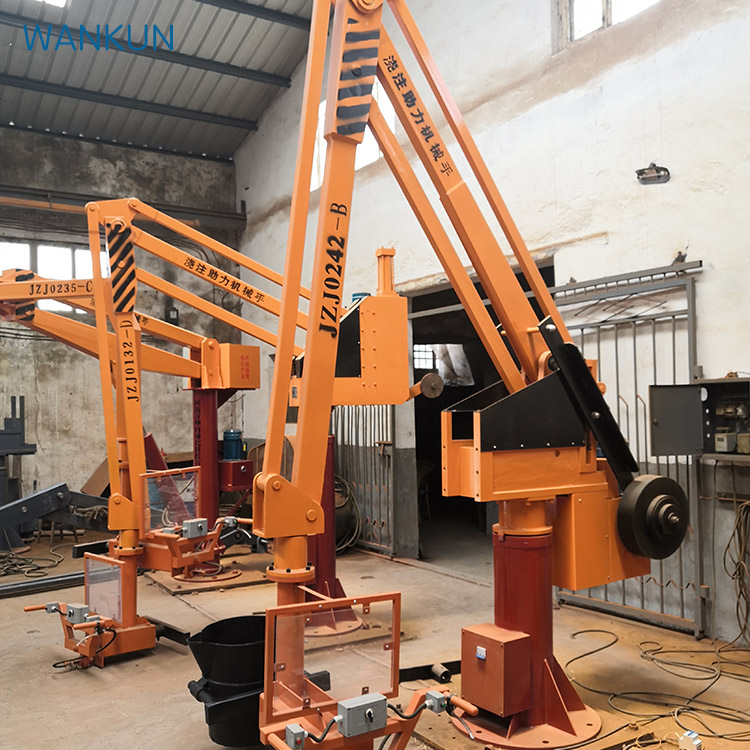

Внешний рисунок

Структура и принцип

Гидравлический литейный манипулятор серии JZJ состоит из пяти частей: фюзеляжа, сбалансированного четырехколесного механизма, гидравлической системы и электрического управления, устройства обращения наливной сумки.

Первый фюзеляж:

Эта часть состоит из основания,

Крутящееся ось сиденье, ручное сиденье, вертикальное направляющее собрание и т. д. База может быть установлена на цементную основу (фиксированную) (см. Таблицу - для размеров базы) или фиксирована на подвижной корзине (мобильной). Корпус может вращаться в диапазоне 345 градусов вокруг вращающегося ось сиденья. Вертикальное направляющее собрание фиксируется на задней части тела, а направляющее колесо сбалансированного четырёхколесного механизма перемещается вверх и вниз по направляющему руслу.

2, баланс четыре соединительный механизм штанги:

Эта часть состоит из большой руки, большой руки сложная рука, подъемная рука, подъемная рука сложная рука, соединительная резьба, поддерживающая пластина и баланс блок и другие части. Две стороны точки подвески между поддерживающей пластинкой и соединительной резьбой перемещаются горизонтально парой однорядных шариковых подшипников на руководящей рельсе тела. Задний конец большой руки соединяется с головой пистолетной резьбы гидравлического цилиндра через нос, а вертикальное движение осуществляется вдоль руководящей резьбы. Установленный баланс блок устанавливается на большую руку, соединенную четырьмя связями, которая сбалансирована с самовесом балансовой резьбы, чтобы распредели

3 Гидравлическая система:

Система состоит из насоса коробки передач, электромагнитного направленного клапана, входного и обратного масляного трубопровода, защитного клапана, гидравлического цилиндра и так далее.Когда оператор нажимает, поднимает (или падает) кнопку, гидравлическое масло через электромагнитный клапан в цилиндр, нижнюю камеру, толкает подшипник вниз (или вверх) движение, через принцип четырёх связей рычага, чтобы управлять движением подъема тяжелых объектов.

Когда вес подъема превышает в 1,1 раза указанный вес, клапан безопасности открывается и разгружается таким образом, что вес не может быть поднят, чтобы защитить безопасность всего гидравлического балансировочного крана.

Электрическая часть управления:

Эта часть состоит из двигателя, переключателя схемы пластикового корпуса, фюзеляжа, кнопки управления, контактора переменного тока, небольшого реле, трансформатора управления и т. д. (см. Таблицу 2). Машина использует трехфазный 380V, 50HZ источник питания (трифазные четыре линии), нейтральная линия должна быть крепко подключена.

Используйте питание 24В. Линию питания можно вести с нижней части шасси или с левой стороны электрического ящика. Когда включен переключатель воздуха, автоматическая кнопка перезагрузки распределителя всегда включена, и система начинает работать после включения пульта дистанционного управления. Нажмите кнопку вверх или вниз (см. Рисунок 3), чтобы поднять или понизить распределитель.

Слинг

Пятая часть распространяется:

Информационная часть состоит из устройства управления связью и горизонтального устройства поворота Мо. Рао Бао получает состав рамы. Через покраску через контроль, ладонь можно управлять перемещением вверх и вниз к искусственному зданию, а ручной тормоз можно сжать, чтобы вращаться. горизонтальное вращающееся устройство позволяет оператору легко применять. рамка монтажа ладони должна быть подключена к ладони.

Упаковка, транспортировка, установка и ввод в эксплуатацию

1.Упаковка, транспортировка и сборка

При доставке вся машина фиксируется на специальной транспортной нижней раме, а сбалансированная четырёхбаровая связь фиксируется на корпусе с фиксированной пластиной, чтобы она не могла скользить назад и вперед.

Части оборудования и топливного резервуара были мокрыми с дождем. Вся машина также может быть разделена на три части: фюзеляж, сбалансированный четырехбаровый механизм связывания и противовесные компоненты для упаковки и транспортировки. Части сборки машины по графику, отложить стражу и вертикальные проводниковые плиты, после крана в руках выше, чтобы сбалансировать четырехбаровую связь, действующую руку, параллельно с опорно-посадочной плитой на обеих сторонах креста на руке на уровне верхнего проводника, проводниковое колесо на четырех соединяющих штанге и соединении пистолетного штанга, два проводникового колеса, установленных в середине вертикальной проводниковой плиты

2 Установка и ввод в эксплуатацию

Пожалуйста, внимательно прочитайте инструкцию перед установкой машины. Во время установки калибрируйте уровень плоскости бетонного фундамента, а затем фиксируйте всю машину на фундаменте. Потяните распределитель до максимального радиуса работы на той же высоте и сделайте круговое движение 340 градусов. Найдите горизонтальную точку распределителя в третьей равной точке, а горизонтальная ошибка трех точек не должна превышать 15 мм. Подключитесь к трехфазному 380V, 50HZ рабочему питанию (трехфазный четырехпроводный), нейтральная линия должна быть безопасно подключена. После проверки правильно, закройте переключатель питания электрического ящика, нажмите кнопку, чтобы проверить, согласуется ли направление вращения двигателя

Обратите внимание на вопросы безопасности

Перед введением электроэнергии в машину следует установить три выключателя защиты от утечек.

2, оболочка машины должна быть заземлена (PE линия), а заземление хорошее.

Перед тем как открыть крышку электрического ящика для технического обслуживания, внешнее питание должно быть отключено.

При работе на открытом воздухе должны быть приняты дождевые и пылезащитные меры. строго запрещено дождь на мокрые электрические приборы или дождь войти в резервуар.

5, дистанционный передатчик должен быть два месяца (в зависимости от использования) для замены аккумулятора.

лубрикация

Подшипники каждой части машины смазываются кальциевым жиром, очищаются и заменяются раз в полгода.

Контактная поверхность между передней и задней вертикальной проводной рельсой и валиком смазывается кальциевым жиром один раз в месяц.

3, масляный бак с гидравлическим маслом 32#~48#, поверхность масла не должна находиться внизу линии поверхности масла окна 10мм ниже, модель гидравлического масла в соответствии с использованием окружающей среды, очистка каждые полгода, замена один раз.

Рисунок 2 Электрическая схема

Таблица 2:

Фигура 5

Схема гидравлической системы
